高压开关柜无线测温系统设计原理

 高压开关柜无线测温系统设计原理

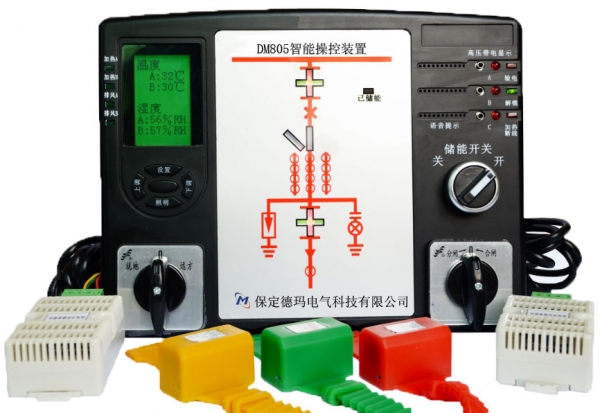

2.1系统的主要组成

无线测温系统主要由无线温度传感器、无线温度监测仪、监控中心上位机、通信链路构成，其中.无线温度传感器主要安装在开关柜面板上.用来收集各子无线温度传感器的数据.并进行处理和储存，所有的无线传感温度监测仪都利用RS485总线和监控中心上位机进行通信，从而组成分布式监测系统。

2.2无线温度传感器

无线温度传感器主要用来测量带电物体表面温度.如对高压开关柜中的母排接头和裸露触电的运行温度进行监测.无线温度传感器主要包括测量电路、温度传感器、无线调制接口、逻辑控制电路、供电电路。通过无线网络将温度信号传送到无线温度监测仪。无线温度传感器由于体积比较小.适合用来测量开关柜中的温度热接点，可以对开关柜中引出电缆接头，触头、母线连接点的运行温度进行测量。

2.3无线温度收发器

无线温度收发器主要用来对温度传感器的数据收集、储存、处理、报警信号输出等，其中监控中心PC机和RS485进行通信。LCD人机交互主要用来对当前无线传感器无线温度监测信息和温度数据信息进行显示.现场用户可以通过执行输入操作、输出操作进行控制。例如对无线传感器进行查询和设置，而无线温度监测仪则可以用来进行运行日志的查询和配置。
