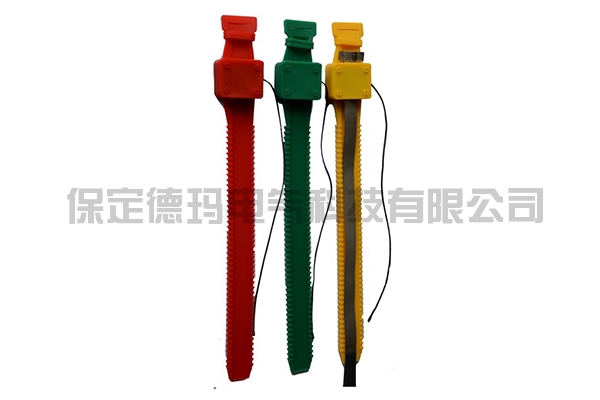

DM户内无源无线测温传感器

传感器结构：

①取电合金片：用于感应取电

②硅胶表带  ：模块主体

③传感器温度探头 ：用耐高温扎带捆绑于测温部位，检测测温部位温度

参数

温度测量范围：-25～+200℃

测量精度：±1℃（0~75℃）,±2℃（-20~150℃）

温度采样频率：默认10秒

无线频率：2.4GHz/433MHz

无线传输距离：≤10米（2.4GHz）/≤200米（433MHz）

工作电源：感应取电

启动电流：>5A（满足国家能源行业标准NB/T 42086-2016规定的启动电流 : 不大于0.05倍一次额定电流（大于400A）或20A）

安装方式：捆绑式

主体尺寸：46mm*35mm*21mm，表带总长：380mm

安装部位

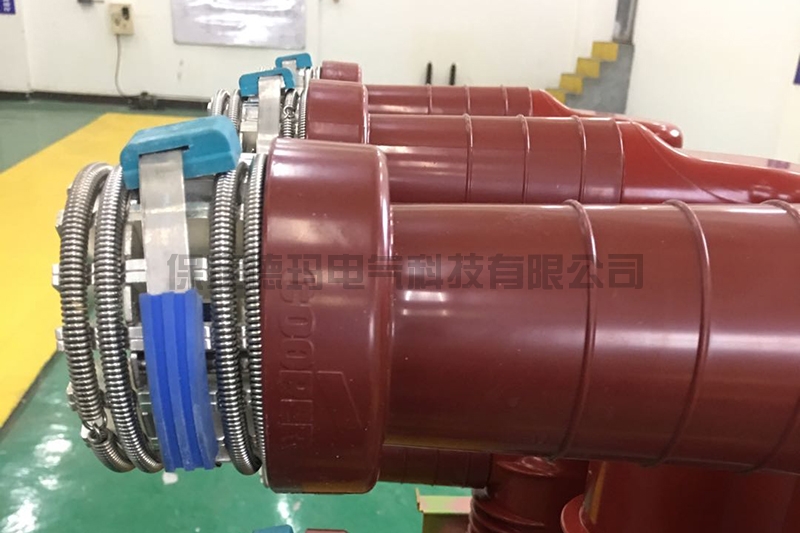

移开式高压开关柜：母排， 静触头，电缆搭接等部位。

固定式高压开关柜：母排， 隔离刀闸，电缆搭接等部位。

安装

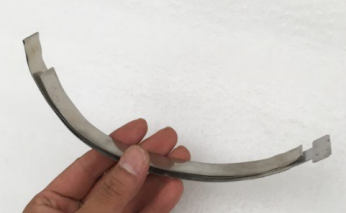

第一步：预计安装部位长度，把取电合金片对折1到2次。

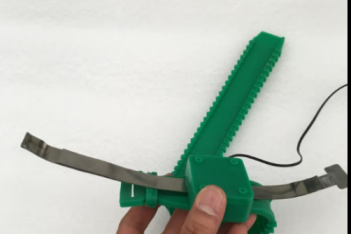

第二步：把折好的取电片插入传感器。

第三步：将模块缠绕在取电部位（电流主路），并拉紧折叠两侧的合金片，然后把尾部反折过来，压紧。

第四步：用硅胶表带包住取电片，并绑紧。然后用扎带把温度探头捆绑在测温部位上。
