DM-TWM-WX无线测温传感器

DM-TWM-WX微型无源无线温度传感器

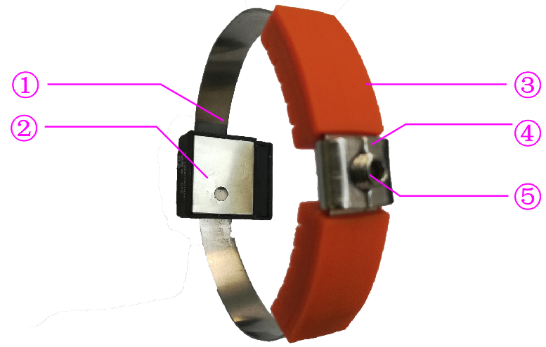

传感器结构：

① 取电合金片：用于感应取电

② 后盖片：感应温度

③ 软硅胶：加深连接强度

④ 连接头：连接取单片双头

⑤ 螺丝：固定取电片

参数

温度测量范围：-40～+125℃

测量精度：±0.5℃（0~65℃）,±1℃（-40~125℃）

温度采样频率：默认20秒（可定制）

无线频率：433MHz

无线传输距离：≤200米（空旷距离）

工作电源：感应取电

启动电流：>5A（满足国家能源行业标准NB/T 42086-2016规定的启动电流 : 不大于0.05倍一次额定电流（大于400A）或20A）

安装方式：捆绑式

主体尺寸：285mm*236mm*120mm

安装部位

移开式高压开关柜：母排， 静触头，电缆搭接等部位。

低压柜：出线桩头、断路器进出线端。

固定式高压开关柜：母排， 隔离刀闸，电缆搭接等部位。

低压开关柜：空开进线、出线、电缆出线等部位。

安装

第一步：预计安装部位长度，取合适长度穿过模块。

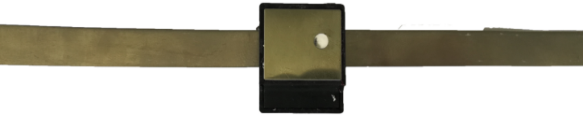

微型无源无线温度传感器

第二步：把取电片跟软硅胶插入传感器（软硅胶有波纹的一面朝下跟感应温度位置一致）

第三步：将模块缠绕在取电部位（电流主路）让测温点部位接触到要测温部位，并拉紧两侧的合金片，然后把两头到卡扣底下重叠。

第四步：用内六角扳手拧紧螺丝，把软硅胶推连接头两侧。

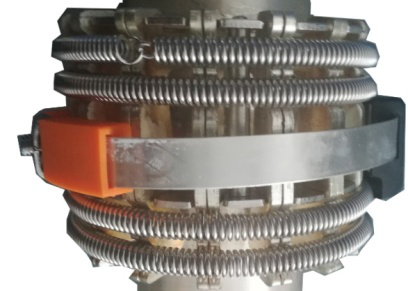

安装完整如图：
