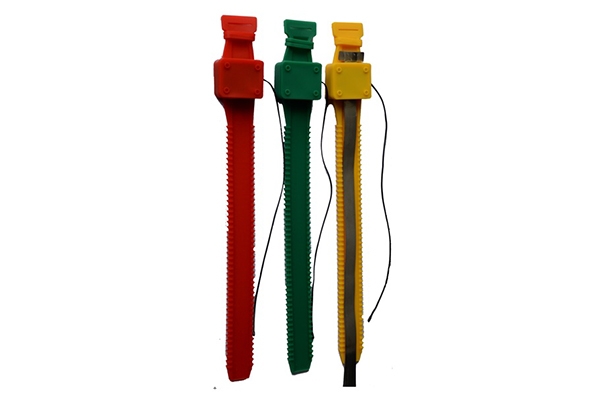

无源无线测温装置由温度传感器、信号调理及隔离模块、数据处理模块、无线发射器、无线接收器以及能量管理电路、散热器以及热电发生器等模块构成。
该装置的热电发生器各有一冷端和热端,散热器被设置在冷端的一侧,并与该冷端直接进行热传导,安装部位位于热端的一侧,并与该热端直接进行热传导。在热电发生器冷端和热端温度差达到一定程度后,热电发生器将热量转化为电能,经过后续电路的处理后给本装置自身供电。
能量管理电路主要由升压电路、起动电路和稳压电路三部分组成。升压电路负责将热电发生器输出的较低电压升高,并存储在电容或充电电池中;起动电路控制能量的输出,当储能器件的电压升至高电压阀值时,起动电路控制打开后级电路,能量流向后级,供后续电路使用,当储能器件的电压降至低电压阀值时,起动电路控制关断后级电路,储能器件继续储能,周而复始地工作。
数据处理模块通过控制温度传感器定时采集测温数据,并通过信号调理及隔离模块将模拟信号转化成数字信号,并提供给数据处理模块进行处理,数据处理模块将处理过的数据通过无线发射器发出,由温度监测系统中的另一模块无线接收器接收,并上传PC、APP和大屏幕显示。
温度是变压器运行状态的关键参数之一,对变压器温度进行实时监测可防止事故发生,保障变压器设备安 全稳定运行。
