无线测温在风电上的解决方案

 无线测温在风力发电上的解决方案

1.在风力发电机组舱内部发电机或其他重要电气设备上安装无线温度传感器。

2.在机舱内部安装无线接收装置，与无线传感器之间利用无线技术传输数据。

无线接收装置上行可以根据情况应用有线或无线数据传输。

3.在箱变重要设施上安装无线温度传感器。

4.在风机底部至箱变的动力电缆上敷设无线温度传感器，

 5.在风场主控室安装主机服务器，安装温度后台监控系统。在温升过高时或温升过快时系统发出告警（温度监控平台告警，短信告警等）。

无线测温的组成部分

1.无线测温传感器

无线测温传感器用于测量高压带电物体表面货接点处的温度，比如母线连接处、高压开关柜内的裸露触点、户外刀闸及变压器等的运行温度。传感器将温度信号通过无线网络发送到无线式温度监测仪或无线接收模块。

2.无线测温接收模块

无线接收模块由无线发射电路、逻辑控制电路、RS485通讯接口组成，其工作过程是通过无线通道实时的接受温度传感器的温度数据，并通过RS485总线将数据传送给后台监控系统

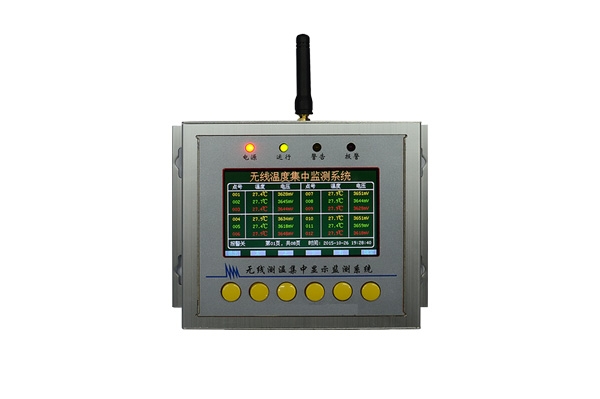

3.后台监控系统

后台监控系统将所有传感器数据采集以后集中进行分析、预警。系统自动显示所采集到的各个温度数值并对比各节点的温度，系统具有预警和告警两种报警报警方式，通过用户设置的报警阀值，将温度超标的传感器节点及超标温度通过语音、短信报警模块等多种方式及时通知维护人员。方便维护人员检查和排除隐患，把故障消除在萌芽状态，从而达到安全供电的目的。
