DM-EPM194U三相电压表

您的当前位置: 首 页 >> 产品中心 >> 电力仪表

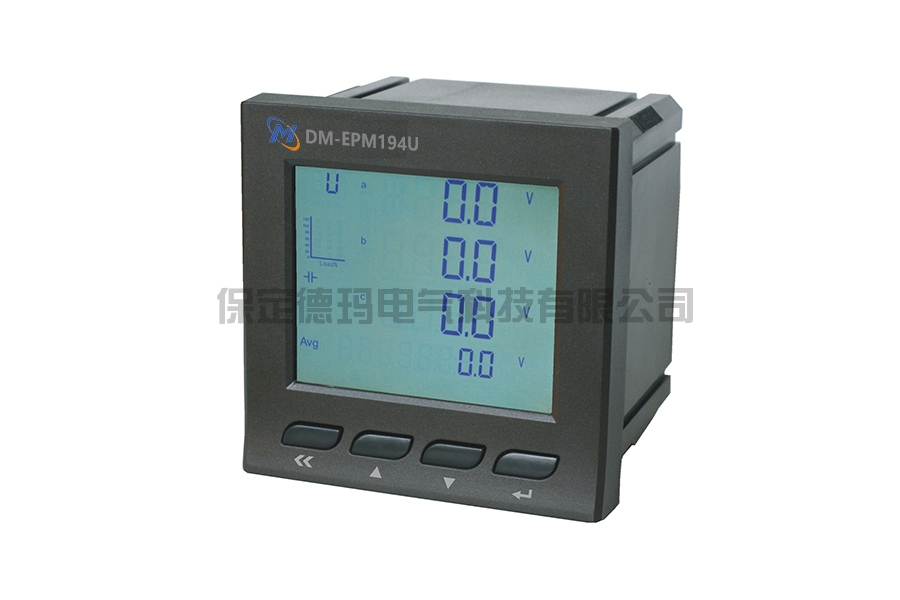

DM-EPM194U三相电压表

  • 所属分类:电力仪表

  • 点击次数:
  • 发布日期:2019/02/28
  • 在线询价
详细介绍

一、产品概述

该系列多功能智能电力仪表是采用最先进的微电子技术、计算机技术和SMT制造技术,由我公司精心设计和制造的新一代测控仪表,它可以直接精确地测量每一相电压、电流 、有功功率、无功功率等;采用成熟的电能表技术,能够准确的计量有功电能、 无功电能。 全部性能指标符合GB/T 17215《1级和2级静止式交流有功电度表》国家标准对电度表的各项技术要求和IEC61036国际标准要求,并具有RS485通讯接口,其性能稳定、精确度高、操作方便,显示直观,是适应现代管理的测控仪表 。

二、主要功能

2.1 测量功能

A. 电压测量(KV):

①三相三线  Uab,Ucb精度等级 0.2

②三相四线  Ua,Ub,Uc精度等级 0.2

B. 电流测量(A):

①三相三线  Ia,Ic精度等级 0.2%

②三相四线Ia ,Ib,Ic精度等级 0.2%

C. 有    功(Kw):精度等级 0.5

D. 无    功(Kvar):精度等级 1.0

E. 有功电能(Kw.h):精度等级0.5

F. 无功电能(Kvar.h):精度等级1.0

G. 功率因数(COSΦ)

H. 频率(Hz)

I. 4-20mA模拟量变送输出

J. 继电器报警输出

K. 无源开关量输入

2.2 通讯功能:本装置提供串行异步半双工RS485通讯接口, MODBUS-RTU通讯协议

三、性能参数

3.1 电气参数

A. 装置工作电源:AC85~265V DC110V~350V

B. 绝 缘 电 压:≥2000VAC

C. 电压测量范围: AC0 - 400V

D. 电流测量范围: 二次最大电流为5A

3.2 气候条件

A. 正常工作温度:  -10℃~+45℃

B. 极限工作温度:  -25℃~+60℃

C. 存储和运输温度:-25℃~+70℃

D. 年平均湿度:   ≤75%

功能

72*72

80*80

96*96

电压

继电器

1

2

4

开关量输入

2①

3②

4

模拟量输出

2①

3②

3

RS485接口

显示方式

数码管

数码管

数码管

注:① 此处的2种功能只能选配其中一种功能,不能同时选配

       ② 此处的2种功能只能选配其中一种功能,不能同时选配,同时选配路数超过2路后RS485不能选配

       ③ RS485、开关量输入、模拟量输出、继电器输出为选配功能





四、显示及参数设置


4.1 数码管仪表参数显示


(1)电流显示

Ia = 3.00A Ib=2.90A Ic=3.00A

电流显示最多3位小数,系统

根据电流大小自动调整小数点

位数,最大显示9999A

(2)电压显示

  Ua = 220.0V Ub=230.0V Uc=220.0V

(3)功率显示


                                        总有功功率P = 30.09KW


总视在功率S = 30.09KVA

(4)频率及功率因素显


频率F = 50.3Hz

(5)开关量输入,报警输出状态显示

  第一排显示继电器报警输出状态

  第二排显示开关量输入状态

  此例表示:报警继电器1输出

            开关量1,2接入

4.1.2 液晶仪表参数显示


(1)电流显示

Ia = 5.00A Ib=4.90A Ic=4.980A

I平均 = 4.96

电流显示最多3位小数,系统

根据电流大小自动调整小数点

位数,最大显示9999A


4.2 电量显示

在参数显示界面下,按下回车键进入电量显示界面,按上翻▲,下翻▼键依次显示:一次有功电能、二次有功电能、一次无功电能、二次无功电能。

EP-1表示一次有功电能,EP-2表示二次有功电能,Eq-1表示一次无功电能,Eq-2表示二次无功电能。

4.2.1 数码管仪表显示


一次有功电能(300620.39kwh)


二次有功电能(620.39kwh)


一次无功电能(300620.39kvarh)


二次无功电能(620.39kvarh)


 五、保证期限

 该装置自出厂之日起十二个月内,在用户遵守说明书规定要求进行 操作和使用时(除去人为的破坏和操作失误以外造成的损坏)发现该装置有功能、外观缺陷和不符合各项技术指标时,制造厂给予免费修理或更换。定货说明:签定合同时,请详细写明所需型号及功能要求等相关内容。

六、产品分类

6.1功能配置表

功能

48*48

72*72

80*80

96*96

电流

电压

/

有功功率

/

无功功率

/

有功电能

/

无功电能

/

脉冲输出

/

/

/

继电器

/

1

2

4

开关量输入

/

2②

3③

4

模拟量输出

1①

2②

3③

3

RS485接口

√①

显示方式

数码管

液晶/数码管

液晶/数码管

液晶/数码管

注:① 此处的2种功能只能选配其中一种功能,不能同时选配

    ② 此处的2种功能只能选配其中一种功能,不能同时选配

    ③ 此处的2种功能只能选配其中一种功能,不能同时选配,同时选配路数超过2路后RS485不能选配

6.2 三项多功能仪表选型表

外形尺寸代码

显示状态

外形尺寸

开孔尺寸

仪表深度

DM-EPM194E-AS4

数显

72*72mm

67*67mm

70mm

DM-EPM194E-ASY

液晶

72*72mm

67*67mm

70mm

DM-EPM194E-9S4

数码

96*96mm

91*91mm

85mm

DM-EPM194E-9SY

液晶

96*96mm

91*91mm

85mm

DM-EPM194E-3S4

数码

80*80mm

76*76mm

70mm

DM-EPM194E-3SY

液晶

80*80mm

76*76mm

70mm

6.3三相电流表选型表



外形尺寸代码

显示状态

外形尺寸

开孔尺寸

仪表深度

DM-EPM194I-AK4

数码显示

72*72mm

67*67mm

70mm

DM-EPM194I-AK4Y

液晶显示

72*72mm

67*67mm

70mm

DM-EPM194I-3K4

数码显示

80*80mm

76*76mm

70mm

DM-EPM194I-3K4Y

液晶显示

80*80mm

76*76mm

70mm

DM-EPM194I-9K4

数码显示

96*96*85

91*91

85mm

DM-EPM194I-9K4Y

液晶显示

96*96*85

91*91

85mm



6.4三相电压表选型表



外形尺寸代码

显示状态

外形尺寸

开孔尺寸

仪表深度

DM-EPM194U-AK4

数码显示

72*72mm

67*67mm

70mm

DM-EPM194U-AK4Y

液晶显示

72*72mm

67*67mm

70mm

DM-EPM194U-3K4

数码显示

80*80mm

76*76mm

70mm

DM-EPM194U-3K4Y

液晶显示

80*80mm

76*76mm

70mm

DM-EPM194U-9K4

数码显示

96*96*85

91*91

85mm

DM-EPM194U-9K4Y

液晶显示

96*96*85

91*91

85mm


6.5 结构尺寸表

外形尺寸代码

外形尺寸

开孔尺寸

仪表深度

02

72*72mm

67*67mm

70mm

04

96*96mm

91*91mm

85mm

05

80*80mm

76*76mm

70mm
