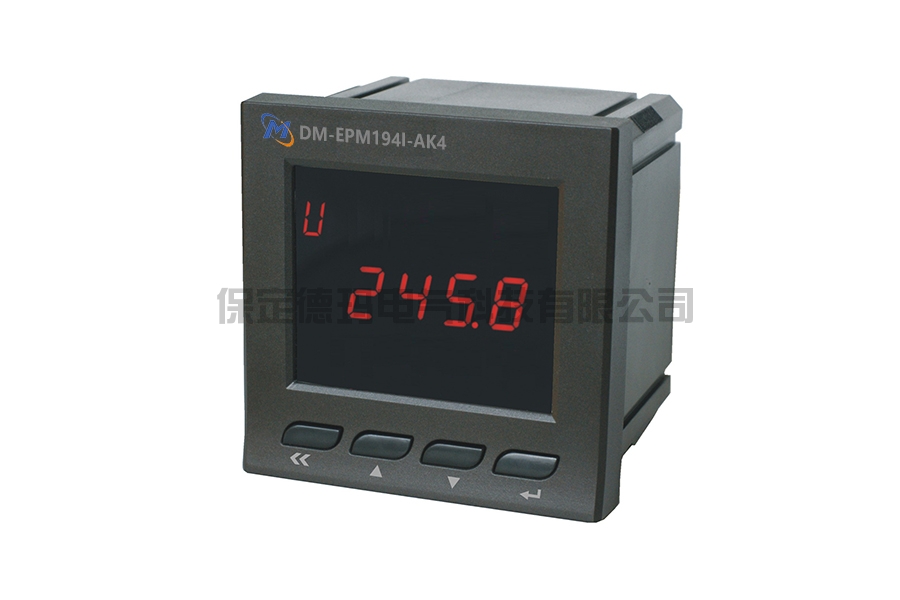

一、产品概述

该系列多功能智能电力仪表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代测控仪表，它可以直接精确地测量每一相电压、电流 、有功功率、无功功率等；采用成熟的电能表技术，能够准确的计量有功电能、 无功电能。 全部性能指标符合GB/T 17215《1级和2级静止式交流有功电度表》国家标准对电度表的各项技术要求和IEC61036国际标准要求，并具有RS485通讯接口,其性能稳定、精确度高、操作方便，显示直观，是适应现代管理的测控仪表 。

二、主要功能

2.1 测量功能

A. 电流测量(A)： 单相电流 精度等级 0.2S

B. 4-20mA模拟量变送输出

C. 继电器报警输出

2.2 通讯功能

本装置提供串行异步半双工RS485通讯接口 MODBUS-RTU通讯协议。

三、性能参数

3.1 电气参数

    A. 装置工作电源:AC85～265V DC110V～350V

    B. 绝 缘 电 压:≥2000VAC

    C. 电压测量范围： AC0 - 400V

    D. 电流测量范围: 二次电流为5A

3.2 气候条件

    A. 正常工作温度：-10℃～+45℃

    B. 极限工作温度：-25℃～+60℃

    C. 存储和运输温度：-25℃～+70℃。

    D. 年平均湿度：≤75%

四、显示及参数设置

4.1. 数码管仪表参数显示

（2）开关量输入，报警输出状态显示

前2位数码管表示开关量状态

后2位数码管表示继电器报警输出状态

此显示表示开关量1输入，报警继电器2输出。

结构尺寸表
