DM-EPM194I-AK4单相电流表

您的当前位置: 首 页 >> 产品中心 >> 电力仪表

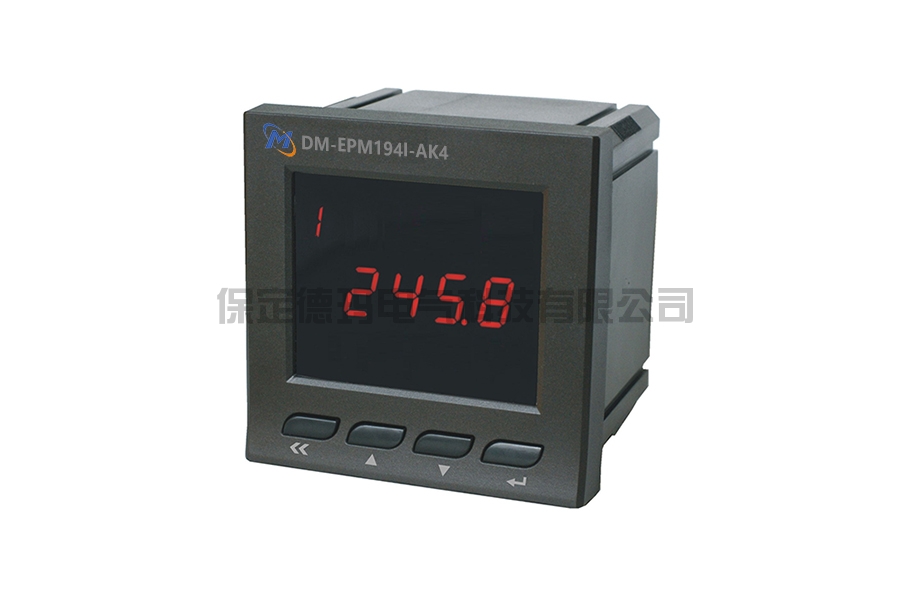

DM-EPM194I-AK4单相电流表

  • 所属分类:电力仪表

  • 点击次数:
  • 发布日期:2019/02/28
  • 在线询价
详细介绍

一、产品概述

该系列多功能智能电力仪表是采用最先进的微电子技术、计算机技术和SMT制造技术,由我公司精心设计和制造的新一代测控仪表,它可以直接精确地测量每一相电压、电流 、有功功率、无功功率等;采用成熟的电能表技术,能够准确的计量有功电能、 无功电能。 全部性能指标符合GB/T 17215《1级和2级静止式交流有功电度表》国家标准对电度表的各项技术要求和IEC61036国际标准要求,并具有RS485通讯接口,其性能稳定、精确度高、操作方便,显示直观,是适应现代管理的测控仪表 。

二、主要功能

2.1 测量功能

A. 电流测量(A): 单相电流 精度等级 0.2S

B. 4-20mA模拟量变送输出

C. 继电器报警输出

2.2 通讯功能

本装置提供串行异步半双工RS485通讯接口 MODBUS-RTU通讯协议。

三、性能参数

3.1 电气参数

    A. 装置工作电源:AC85~265V DC110V~350V

    B. 绝 缘 电 压:≥2000VAC

    C. 电压测量范围: AC0 - 400V

    D. 电流测量范围: 二次最大电流为5A

3.2 气候条件

    A. 正常工作温度:-10℃~+45℃

    B. 极限工作温度:-25℃~+60℃

    C. 存储和运输温度:-25℃~+70℃。

    D. 年平均湿度:≤75%

四、显示及参数设置

4.1参数显示

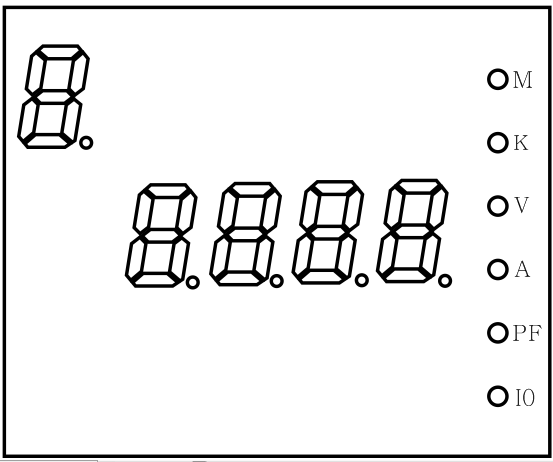

4.1.1 数码管仪表参数显示

无线测温

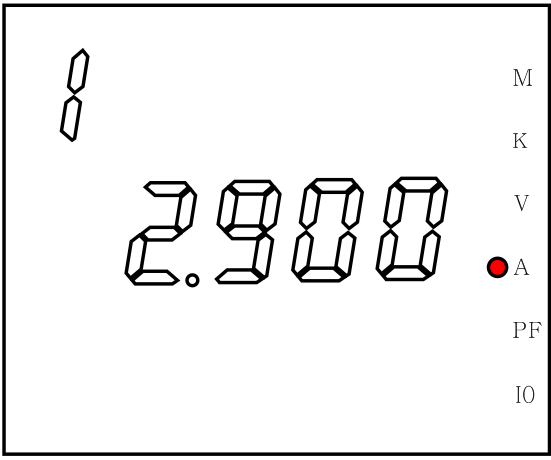

1)电流显示

I=2.90A电流显示最多3位小数,系统

根据电流大小自动调整小数点

位数,最大显示9999A

无线测温仪表

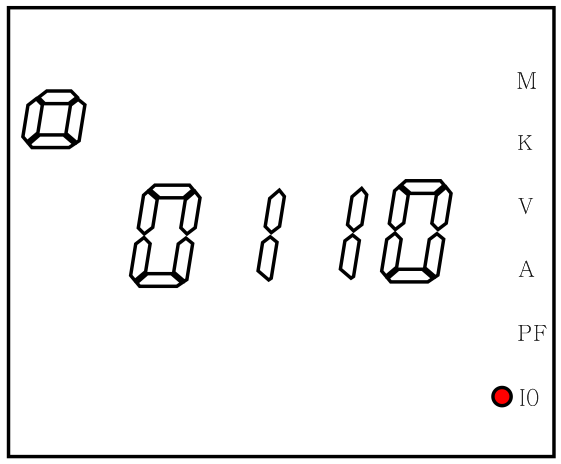

2)开关量输入,报警输出状态显示

2位数码管表示开关量状态

2位数码管表示继电器报警输出状态

此显示表示开关量1输入,报警继电器

2输出。

无线测温生产厂家

4.3按键使用说明

按键采用抗氧化的铜质轻触开关,按键应灵活可靠,无卡死或接触不良现象。电能表有4个按键进行设置查看参数:

 无线测温进入参数设置界面。

 上翻或者选择需设置的参数位。

 下翻或者修改参数值0—9。

 确认按键

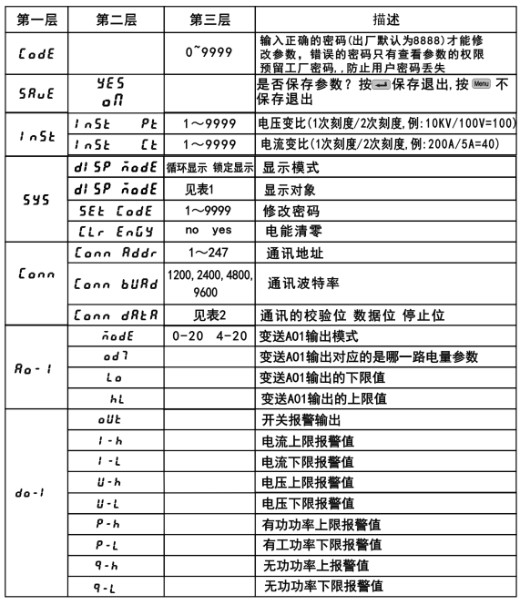

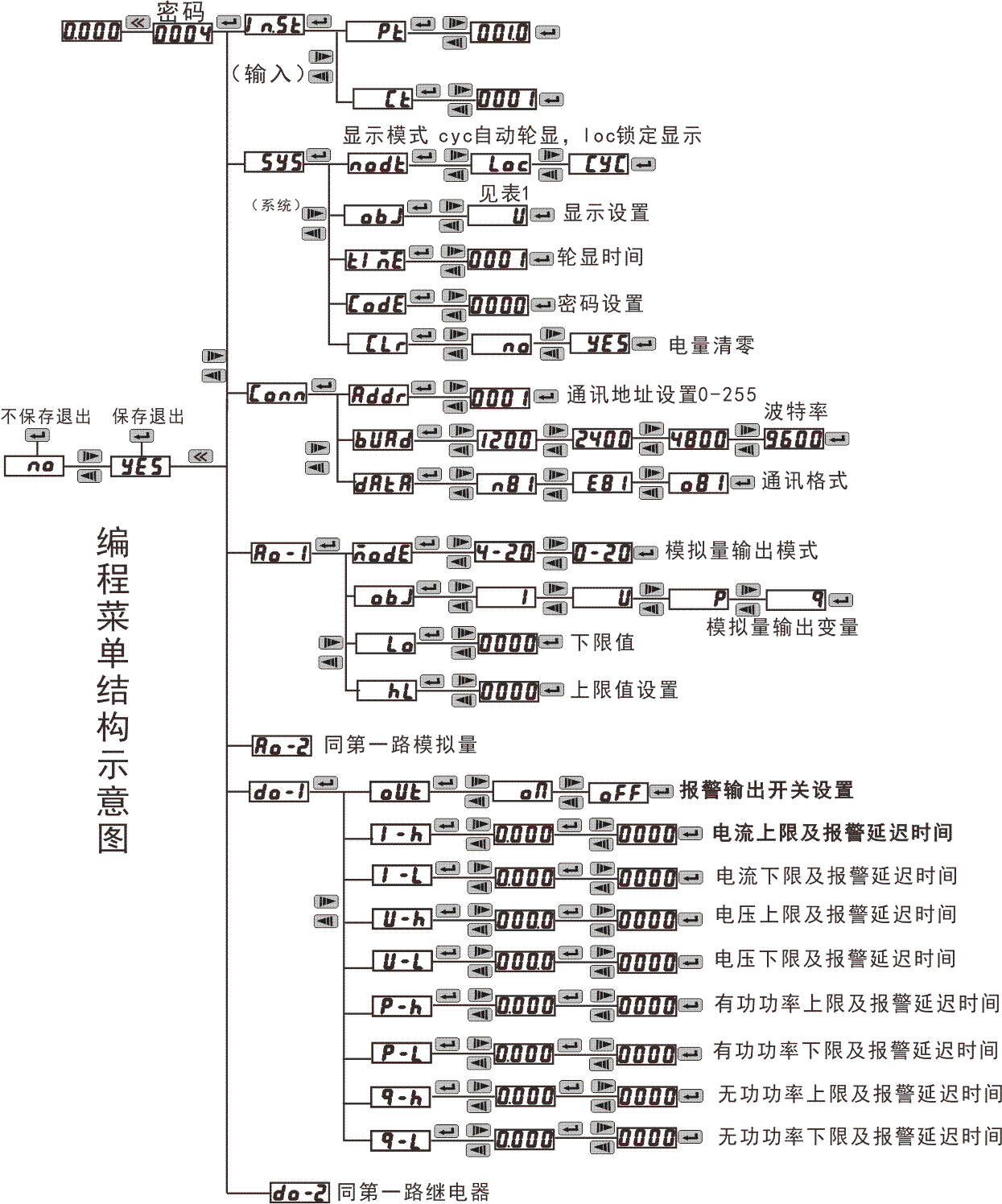

4.4 参数设置

无线测温

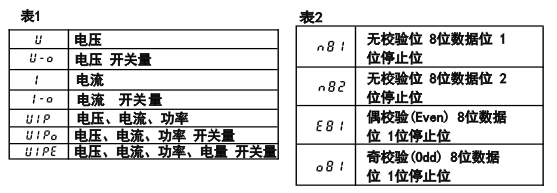

备注: 1、返回上一级菜单键。

       2、参数值调节完成后需按确认,否则参数设置无效。


无线测温仪表

无线测温

五、背部端子定义及接线说明

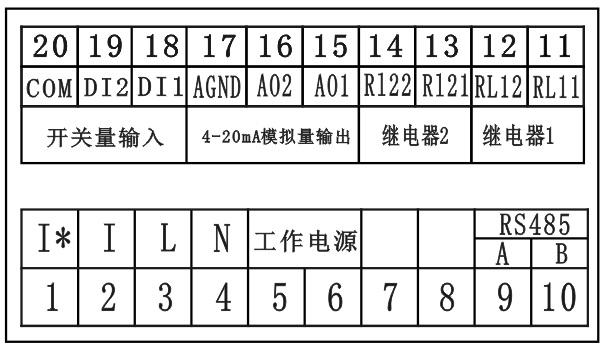

5.1 背部端子定义

无线测温仪表

72*72外形尺寸仪表端子定义

无线测温生产厂家

96*96外形尺寸仪表端子定义

5.2 电流电压输入接线图


无线测温

六、保证期限

   该装置自出厂之日起十二个月内,在用户遵守说明书规定要求进行 操作和使用时(除去人为的破坏和操作失误以外造成的损坏)发现该装置有功能、外观缺陷和不符合各项技术指标时,制造厂给予免费修理或更换。定货说明:签定合同时,请详细写明所需型号及功能要求等相关内容。

七、产品分类

7.1功能配置表

功能

72*72

96*96

电流

继电器

2

2

开关量输入

2

2

模拟量输出

2

2

RS485接口

显示方式

数码管

数码管



注:① 此处的2种功能只能选配其中一种功能,不能同时选配

7.2 结构尺寸表

外形尺寸代码

显示状态

外形尺寸

开孔尺寸

仪表深度

DM-EPM194I-AK1

数显

72*72mm

67*67mm

70mm

DM-EPM194I-AKY

液晶

72*72mm

67*67mm

70mm

DM-EPM194I-9K1

数码

96*96mm

91*91mm

85mm
