DM-EPM194E系列三相多功能电力仪表

您的当前位置: 首 页 >> 产品中心 >> 电力仪表

DM-EPM194E系列三相多功能电力仪表

  • 所属分类:电力仪表

  • 点击次数:
  • 发布日期:2019/02/28
  • 在线询价
详细介绍

产品概述

该系列多功能智能电力仪表是采用最先进的微电子技术、计算机技术和SMT制造技术,由我公司精心设计和制造的新一代测控仪表,它可以直接精确地测量每一相电压、电流 、有功功率、无功功率等;采用成熟的电能表技术,能够准确的计量有功电能、 无功电能。 全部性能指标符合GB/T 17215《1级和2级静止式交流有功电度表》国家标准对电度表的各项技术要求和IEC61036国际标准要求,并具有RS485通讯接口,其性能稳定、精确度高、操作方便,显示直观,是适应现代管理的测控仪表 。

主要功能

测量功能

A. 电压测量(KV):

①三相三线  Uab,Ucb精度等级 0.2

②三相四线  Ua,Ub,Uc精度等级 0.2

B. 电流测量(A):

①三相三线  Ia,Ic精度等级 0.2%

②三相四线Ia ,Ib,Ic精度等级 0.2%

C. 有    功(Kw):精度等级 0.5

D. 无    功(Kvar):精度等级 1.0

E. 有功电能(Kw.h):精度等级0.5

F. 无功电能(Kvar.h):精度等级1.0

G. 功率因数(COSΦ)

H. 频率(Hz)

I. 4-20mA模拟量变送输出(选配)

J. 继电器报警输出

K. 无源开关量输入

2.2 通讯功能:本装置提供串行异步半双工RS485通讯接口, MODBUS-RTU通讯协议

性能参数

3.1 电气参数

A. 装置工作电源:AC85~265V DC110V~350V

B. 绝 缘 电 压:≥2000VAC

C. 电压测量范围: AC0 - 400V

D. 电流测量范围: 二次最大电流为5A

3.2 气候条件

A. 正常工作温度:  -10℃~+45℃

B. 极限工作温度:  -25℃~+60℃

C. 存储和运输温度:-25℃~+70℃

D. 年平均湿度:   ≤75%

功能

48*48

72*72

80*80

96*96

电流

电压

/

有功功率

/

无功功率

/

有功电能

/

无功电能

/

脉冲输出

/

/

/

继电器

/

1

2

4

开关量输入

/

2②

3③

4

模拟量输出

1①

2②

3③

3

RS485接口

√①

显示方式

数码管

液晶/数码管

液晶/数码管

液晶/数码管

7.1功能配置表

注:① 此处的2种功能只能选配其中一种功能,不能同时选配

② 此处的2种功能只能选配其中一种功能,不能同时选配

③ 此处的2种功能只能选配其中一种功能,不能同时选配,同时选配路数超过2路后RS485不能选配

三项多功能仪表选型表





外形尺寸代码

显示状态

外形尺寸

开孔尺寸

仪表深度

DM-EPM194E-AS4

数显

72*72mm

67*67mm

70mm

DM-EPM194E-ASY

液晶

72*72mm

67*67mm

70mm

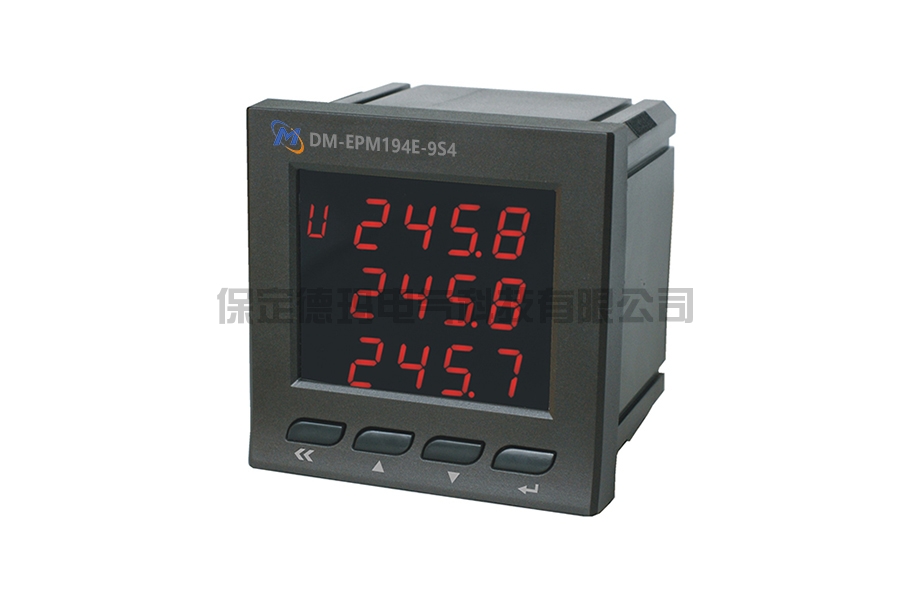

DM-EPM194E-9S4

数码

96*96mm

91*91mm

85mm

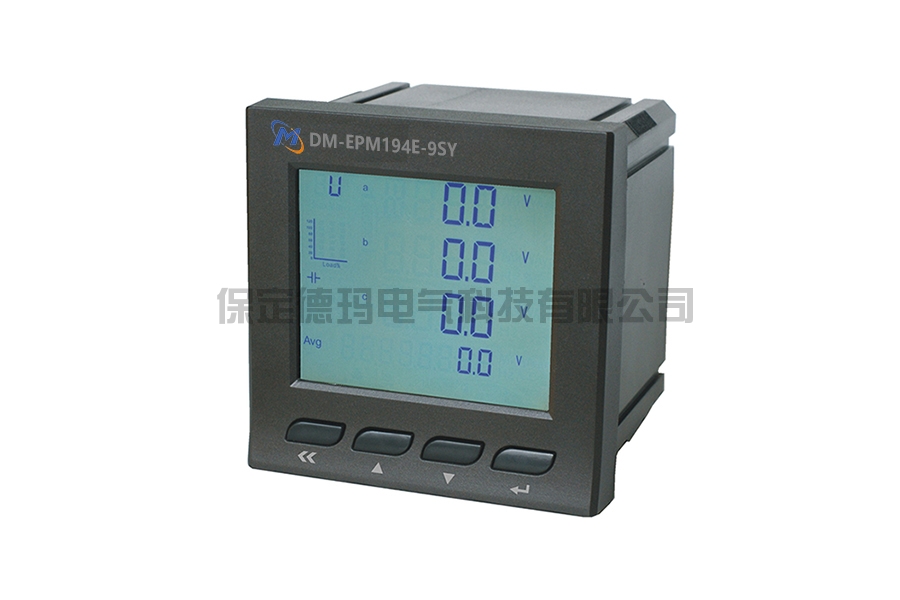

DM-EPM194E-9SY

液晶

96*96mm

91*91mm

85mm

DM-EPM194E-3S4

数码

80*80mm

76*76mm

70mm

DM-EPM194E-3SY

液晶

80*80mm

76*76mm

70mm



无线测温,无线测温仪表,无线测温生产厂家

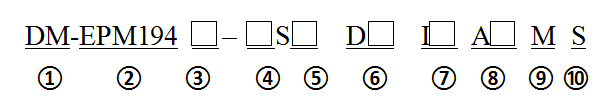

① 公司代码:保定德玛电气

② 仪表型号:

③ 仪表分类:I-电流表 U-电压表 E-多工能电力仪表Z-网络电力仪表  X-谐波表 P-功率表

④ 外形尺寸代码:   A: 72*72   3:80*80   9:96*96

⑤ 显示分类:Y-液晶显示器  4-数码管显示

⑥表示选配继电器报警输出的路数,不选配则省略此项。若选配2路 用D2表示。

⑦表示选配开关量输出路数,不选配则省略此项。

⑧表示选配4-20mA模拟量输出路数、不选配则省略此项。

⑨表示选配脉冲输出、不选配则省略此项。

⑩表示选配RS485通讯功能、不选配则省略
