DM802B开关柜智能操显装置 (数码管显示)

您的当前位置: 首 页 >> 产品中心 >> 开关柜智能操控系列

DM802B开关柜智能操显装置 (数码管显示)

  • 所属分类:开关柜智能操控系列

  • 点击次数:
  • 发布日期:2024/01/19
  • 在线询价
详细介绍

一、产品概述

开关柜智能操显装置是根据当前高压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示控制装置。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态;带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、RS485通信接口等多种功能,简化了开关柜面板设计,美化了部局,完善了开关状态指示功能和安全性能。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

二、装置技术参数

技术参数

技术指标

使用环境

环境温度

-10℃~+55℃(正常工作),

环境湿度

≤95%

大气压力

80~110KPa

海拔高度

≤2500米

工作电源

电    源

AC85~265V/DC110~370V

功    耗

≤10W

隔离耐压

2KV

电源跌落

200ms

绝缘性能



抗电强度

外壳与端子之间大于AC2000V

绝缘性能

外壳与端子之间大于100ΜΩ

抗 震 性

10~55~10Hz 2g  1min

抗 干 扰

符合GB/T17626.8-1998标准

环境温湿度测量

温度测量范围

0℃~+70℃,±1℃

湿度测量范围

0~99%RH,±5%RH

数据保存时间

响应时间

≤4s

保存时间

≥10年

安装方式

嵌入式安装

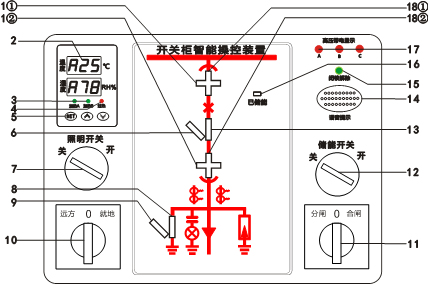

三、装置面板功能图


图1、面板功能说明图

序号

中文说明

序号

中文说明

1①、1②

手车实验位置

10

远方就地开关

2

温湿度显示

11

分合闸开关

3

加热指示

12

储能开关

4

过热指示

13

断路器合闸指示

5

按键

14

防误语音提示

6

断路器分指示

15

解锁指示

7

照明开关

16

储能指示

8

接地刀合指示

17

高压带电指示

9

接地刀分指示

18①、18②

手车工作置



四、装置功能注释

    4.1  开关柜状态模拟显示

                   ⑴断路器分、合闸指示:

                      断路器合闸时,红色模拟条 13 发光

                      断路器分闸时,绿色模拟条 6 发光

                   ⑵手车工作位置和试验位置:

                      手车位于工作位置时,红色模拟条 18①、18② 发光

                      手车位于实验位置时,绿色模拟条 1①、1② 发光

                     (注:手车处于工作位置和实验位置之间时,指示灯均为不发光)

                   ⑶接地刀指示:

                      当接地刀处于合闸状态时,红色模拟条 8 发光

                      当接地刀处于分闸状态时,绿色模拟条 9 发光

                   ⑷储能:

                      当已储能时,储能指示灯 7 发光。

                      当未储能时,储能指示灯 7 不发光。

     4.2  防误语音提示

                 ⑴当接地刀处于分闸状态、断路器处于合闸状态,误将手车从试验位置推至工作位置时,防误语音提示“请分断路器”同                       时模拟条1①、1②、18①、18②、6、8、9闪烁。

               ⑵当接地刀处于合闸状态、断路器处于分闸状态,误将手车从试验位置推至工作位置时,防误语音提示"请分接地刀",                   同时模拟条1①、1②、18①、18②、6、13、9闪烁。

               ⑶当接地刀处于合闸状态、断路器(负荷开关、接触器)处于合闸状态,误将手车从试验位置推至工作位置时,防误语音提                   示“请分断路器,请分接地刀”,同时模拟条1①、1②、18①、18②、6、9闪烁。

               注:三条语音提示内容主要针对手车式断路器柜。

     4.3  分合闸操作功能

                   开关柜智能操显装置可按客户实际需求配置不超过三只转换开关,也可根据客户实际需要改为相应的按                     钮,可实现以下操作:

                          1)分合闸操作;2)储能操作;3)远方/就地操作;4)照明操作。

    4.4  加热除湿及排风控制功能

                 4.4.1 出厂默认:温度上限 +15℃,   下限 +5℃;

                    湿度上限90%RH,  下限75%RH;

                    排风上限+40℃,    下限+30℃;

              4.4.2 加热启动:当传感器测得的环境温度低于设定的温度下限值,或者测得的湿度值大于设定的湿度上限值时                       启动加热。

               4.4.3  加热停止:

                  a)当传感器测得的环境温度高于设定的温度上限值或测得的湿度低于设定的湿度下限值时,停止加热;

                  b)当传感器测得的环境温度超过+40℃时无条件停止加热,防止过热损伤。

               4.4.4 排风启动:当传感器测得的环境温度高于设定排风上限时,启动排风,低于排风下限时,停止排风。

      4.5  高压带电显示及闭锁功能

                     LED启辉电压(kV):额定相电压×0.15-0.65

                     闭锁启控电压(kV):额定相电压×0.65

                     当三相高压同时不带电的状态下,闭锁触点输出闭合,同时解锁指示的红灯亮。否则闭锁有效,同时启动闭锁无源触点                      输出。

                        注:接入电容式高压带电传感器(其输出短路电流不低于220μA±10%)。
