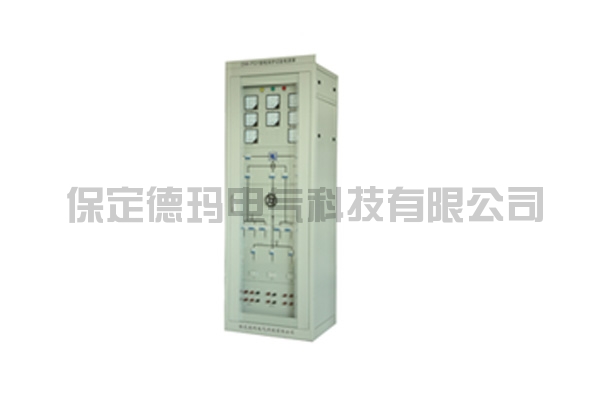

DM-ZLP直流屏

作用

DM-ZLP直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化，采用单板结构（All in one），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。

直流屏的组成

充电柜-充电模块（别称电力电源充电模块）-监控模块（别称电力电源监控模块）电池组（别称电池巡检仪系列）-降压硅链

直流屏主要特点

高可靠性：

采用开关电源的模块化设计，N+1热备份。

充电模块可以带电热插拔，平均维护时间大幅度减少。

动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。

硬件低差自主均流技术，模块间输出电流不平衡度优于5%。

可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。

系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。

高智能化：

监控模块采用大屏幕液晶汉字显示，声光告警。

可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。

具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测装置等）。

现代电力电子与计算机网络技术相结合，提供对电源系统的“遥测、遥控、遥信、遥调”的支持，实现无人值守。
