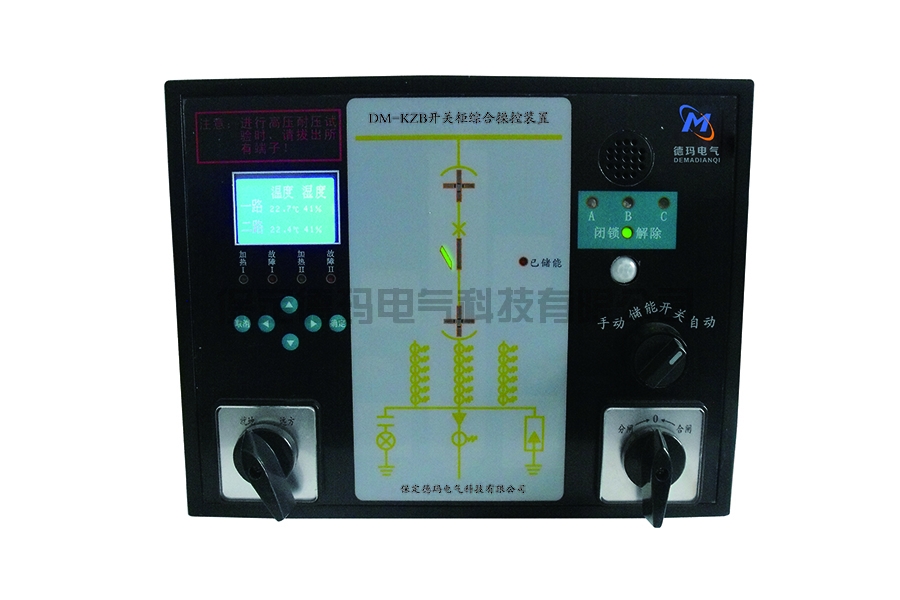

DM-KZB液晶智能操控

一、用途

DM-KZB开关柜智能操控装置是适用于各种高、低压开关柜配套使用的一种新型多功能模拟动态显示与控制装置，具有功能完善，结构紧凑，显示形象、直观，反应灵敏、可靠的特点，能够取代安装于开关柜上的传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及除湿加热控制器等诸多元件，可减少元件数量，简化开关柜结构。该系列产品性能稳定，安装方便，使用寿命长，并具有优异的环境耐受能力与电磁兼容性能，能够长期安全可靠运行。

二、概述

DM-KZB开关柜智能操控装置集成了一次回路模拟图显示断路器状态、开关状态、接地刀状态、弹簧储能状态显示，高压带电指示，高压带电闭锁控制及环境温湿度控制等多种功能于一体，各种功能可自由组合。另外该系列产品采用了单片机技术实现对开关柜中各种元件工作状态的采集、除湿加热控制与加热回路故障诊断；可同时对两路温度和湿度信号实时测量、控制，实现被测环境的温湿度自动调节；同时采用软件核准技术补偿温湿度漂移记数误差和元器件标称误差，测控精度高；具有人体感应带电提示、语音防误提示等功能，安装、使用、维护简单方便。

DM-KZB开关柜智能操控装置除了常规操控装置具备的功能外，另有两个可选功能：电能综合参数测量功能和高压电气接点无线测温功能（二者任选其一）。电能综合参数测量可测量并显示三相电压、三相电流、三相有功功率等电能参数，并可提供失压报警、断线报警等选配功能。高压电气接点无线测温功能采用进口数字温度传感器测量接点温度，通过使用433MHz高穿透频段可在关闭开关柜柜门的情况下测量并显示柜内运行中的高压电气接点的温度，该功能可接入3 — 9个接点测温传感器，传感器可与高压电气接点等电位安装，具有安装方便、高低压完全隔离、工作可靠等优点。

DM-KZB开关柜智能操控装置能够通过RS-485总线与后台监控计算机组网通信，便于实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。DM-KZB开关柜智能操控装置具有优异的环境耐受能力与电磁兼容性能。独特的抗干扰技术，光电、电磁隔离，优质元器件的选用，电路部件的三防处理及严格的整机带电老化与出厂测试等措施确保了产品的长期工作可靠性。

三、技术指标

1、工作电源：交流85V～265V或直流120V～370V

2、使用环境：温度-20℃～70℃  相对湿度<85%RH

3、整机功耗：<10W

4、抗电强度：AC2000V 50Hz历时1分钟

5、绝缘性能：用500V兆欧表测试不小于100MΩ

6、开关状态显示说明

6.1、断路器状态指示（无源触点输入）

断路器分闸时绿色模拟条亮

断路器合闸时红色模拟条亮

6.2、手车位置指示（无源触点输入）

试验位置触点闭合时绿色模拟条亮

工作位置触点闭合时红色模拟条亮

6.3、接地刀状态指示（无源触点输入）

接地刀分闸时绿色模拟条亮

接地刀合闸时红色模拟条亮

6.4、弹簧储能状态指示（无源触点输入）

断路器操动机构已储能时弹簧符号呈现红色

注：所有状态显示输入信号均取自开关柜中一次元件的辅助触点（为无源接点类型）。

7、高压带电指示

指示启辉电压>0.08 母线电压

闭锁启控电压>0.08 母线电压

闭锁输出接点常闭型无源接点额定容量AC220V/5A

警示：仅凭带电指示不足以证明系统已经不带电，如运行程序要求将其作为强制要求，还应使用符合IEC61243的相关的电压探测器或电压探测装置。

8、温湿度控制

8.1、两路温度两路湿度

当环境温度低于温度下限时，装置自动启动加热器加热，环境温度开始升高，当高到停止加热的温度时（即温度下限值+温度回差值），装置自动停止加热。

当环境湿度高于设定值时，装置自动启动加热器加热，环境湿度开始下降，当降到停止加热的湿度时（即湿度上限值-湿度回差值），装置自动停止加热。

8.2.1、测控范围

温度：－40℃～＋75℃
湿度：10％RH～95％RH

8.2.2、分辨率

温度：±0.1℃
湿度：±1％RH

8.2.3、测控精度

温度：±0.5℃
湿度：±4.5％RH

8.3、参数设置范围及说明

8.3.1、温度下限设置范围：0～25℃,温度下限用于启动加热。

8.3.2、温度回差范围：1～10℃，温度回差+温度下限=停止加热。

8.3.3、湿度：60～90%RH（加热），环境湿度高于设定值启动加热。

8.3.4、湿度回差范围：1～30%RH，湿度定值-湿度回差即为停止加热的湿度值。

8.4、加热控制输出接点:常开型无源接点，额定容量AC220V/5A。

8.5、加热回路断线告警输出接点:常开型无源接点,额定容量AC220V/5A。

9. 接点无线测温功能（选配）

测温探头可与高压电气接点等电位安装，并对其温度进行测量，通过433MHz频段上传至操控主机。DM-KZB可同时测量9个高压电气接点温度，单个测温点每5分钟上传一次数据（高温时一分钟一上传），保证数据有效性，并可提供温度越限报警、传感器电池电量不足报警等选配功能。

10.人体感应探头

10.1、人体接近感应时间：小于4秒。

10.2、当有人站在柜前停留时，语音带电提示，液晶屏背光点亮，人离开后，液晶背光灭，停止语音提示。

11、语音防误提示

1）断路器合闸状态，误将手车从试验位置推至工作位置时,或者误将手车从工作位置推至试验位置时，语音提示“请分断路器”；

2）接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分接地开关”；

3) 断路器合闸状态，接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器，请分接地开关”；

4）手车在工作位置，误操作接地开关，将其合上时，语音提示“请分接地开关”；

5） 当柜体主回路送电时，柜前有人停留时，语音提示“本柜回路已带电”。

12、通信

接口类型RS-485。

通信速率1200/2400/4800/9600bps可选择。

通信规约MODBUS规约RTU模式。

13、分合闸功能

装置上设有分闸/合闸转换开关、远方/就地转换开关、储能开关，可分别执行相应功能。

四、工作原理

DM-KZB开关柜智能操控装置整机电路由开关状态显示、高压带电指示、温湿度显示与控制、电力综合参数测量与控制、人体感应提示、语音防误报警提示、RS485通信功能以及开关电源等单元模块组成。开关状态显示电路的输入信号取自开关柜中一次元件的辅助触点，经电磁或光电隔离后送入单片机分析，由单片机驱动八字型数码管指示开关的分/合状态；高压带电指示电路的输入信号取自与母线相连的高压带电传感器，经电磁隔离后送入单片机，经单片机处理后输出高压带电闭锁信号（常闭型无源接点），并以高亮LED指示高压带电相别和闭锁/解除状态；温湿度控制电路配用温湿度传感器，信号经单片机处理后输出加热器控制信号（常开型无源接点），可启动/停止加热器工作，以预设控制范围（参见技术指标）调节开关柜环境温湿度，同时具有加热回路故障检测功能，在加热器启动状态下若加热回路断线或接触不良时，单片机会检测到故障信号，从而驱动声光报警装置送出报警信号，加热器启停及加热回路故障等状态以高亮LED进行指示；  电力综合参数测量部分是通过对电网中的电压、电流回路的交流采样，经过运算处理后实现对电网中三相电压、三相电流、和有功功率等参数的高精度测量和显示；人体感应部分是通过高灵敏感应元件测量人体温度等参数来探测人的存在，从而控制液晶背光的亮和灭。语音防误提示部分是通过分析采集到的开关量输入信号，由单片机驱动语音芯片输出语音信号。

DM-KZB开关柜智能操控装置采用单片机技术，实现对于开关柜中各种元件工作状态的采集，通过RS-485总线与后台监控计算机进行组网通信，能够方便地实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。通信规约采用了RTU模式MODBUS规约。
